IHM V1

Voila la première version de l’IHM pour le Drône, pour diverses raisons celle ci ne convenais plus :

  • Très difficilement extensible
  • Interface BofBof

Pas mal d’inconvénients! Donc je me suis lancé dans une IHM un poil plus complexe mais avec pleins d’avantages ….

IHM V2

Petite présentation fonctionnel :

Donc comme je disais c’est un poil plus compliqué.

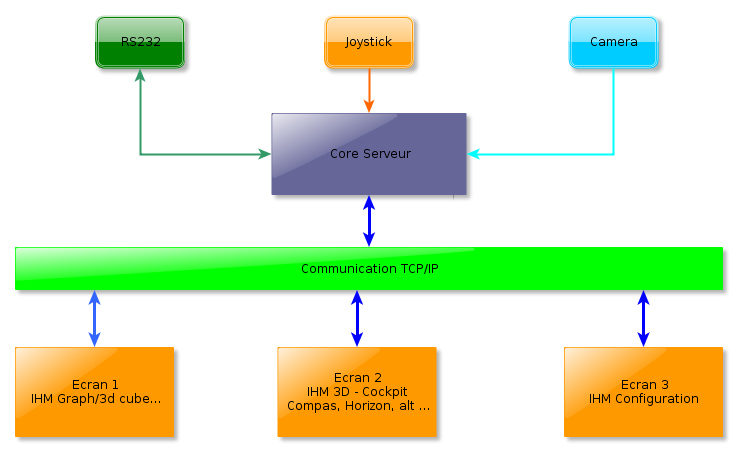

J’ai donc codé un Serveur qui gère :

  • La communication avec la carte mère du drone via RS232 + couche protocole.
  • La récupération des valeurs d’un joystick.
  • La récupération du flux vidéo de/des caméra(s) embarqué(s) via JMF (Java Media FrameWork) + Insertion OSD.
  • La communication TCP avec les interfaces (IHM).
  • La gestion des événements à envoyer via TCP au différentes interfaces (Réception valeur capteurs, etc …).
  • et voila pour le moment c’est déjà pas mal.

Vue que j’ai 3 écrans sur mon PC j’ai de la place pour faire un vrai cockpit totalement fonctionnel :

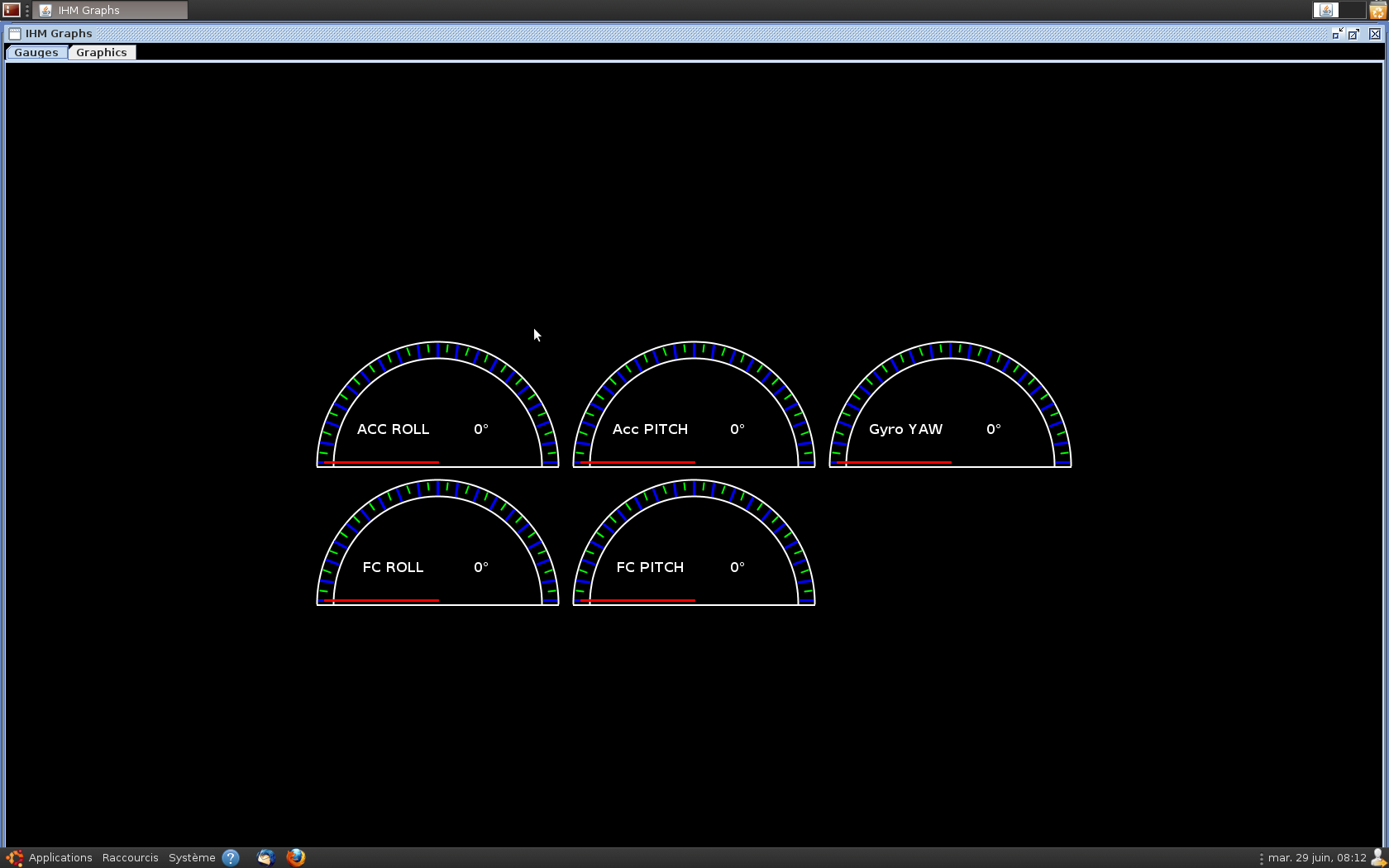

  • écran gauche -> IHMGraphs
    • Traçage de courbe (Capteurs, etc)
    • « Jauges » pour les angles
    • Attitude de l’engin en 3D

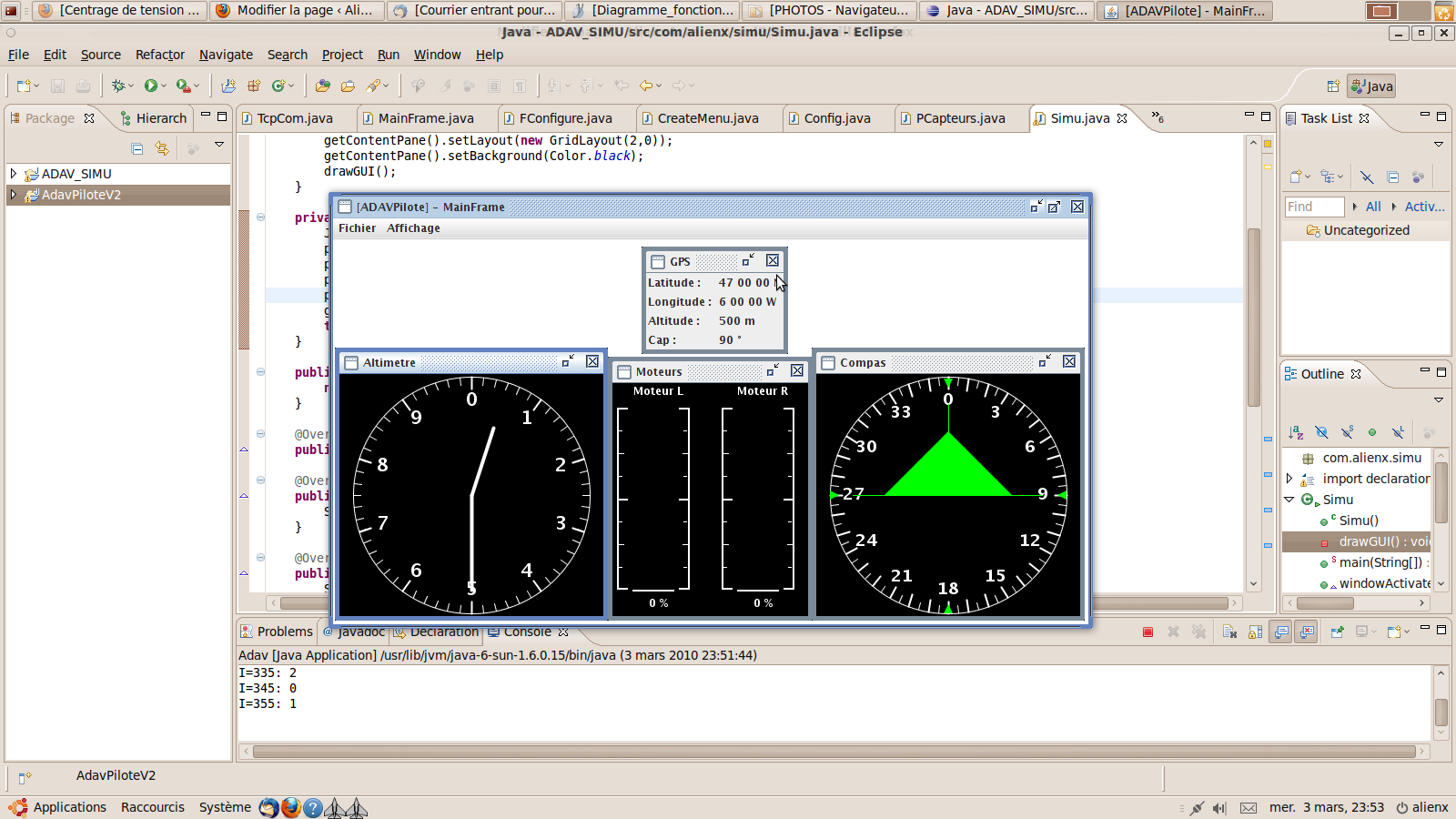

  • écran central -> IHMDisplay
    • Horizon Artificiel
    • Compas
    • Altimètre
    • Puissance moteur
    • etc …
  • écran droit -> IHMParams
    • Configuration en live des coeff PID
    • Configuration en live des coeff des filtres numérique
    • Gestion du mode autonome (Checkpoint, etc)

Voilà pour la petite présentation.
Je ferai un article un peut plus complet, quand j’aurai avancé un peut plus. !!!
